電網電源有諧波污染，3次5次7次11次諧波嚴重，加裝電源濾波器能降低諧波干擾影響嗎？
欄目：技術知識
發布時間：2024-12-27
先說結論：加裝EMI或EMC電源濾波器是不能的，需要加裝有源濾波器，做諧波補償治理。

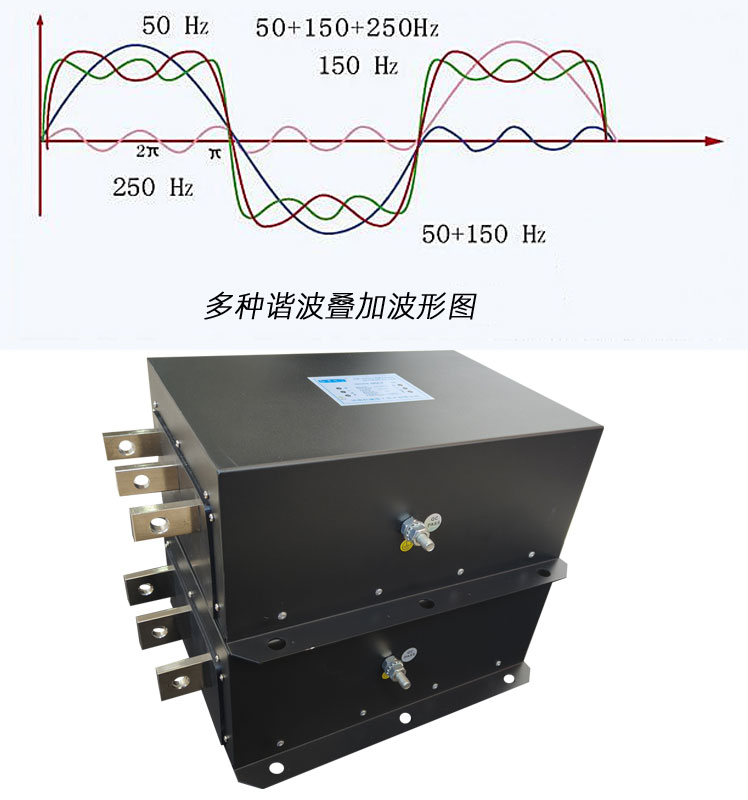

諧波主要是電網中的非線性負載產生的。我們說的3次5次7次諧波的頻率是多少呢？我國的電源基波頻率是50HZ，那么3次諧波的頻率就是150HZ,5次就是250HZ，成倍數關系，這些都是低頻的奇次諧波，只能通過有源濾波器做諧波治理補償，才能夠把諧波控制住。我們的電源濾波器，是無源低通濾波器，也叫EMI濾波器，主要是過濾高頻干擾的，例如變頻器伺服內部的高頻開關元件IGBT產生的高頻次開關頻率輸出干擾，就屬于無源濾波器的濾波范圍，8K至10KHZ甚至更高以上。
